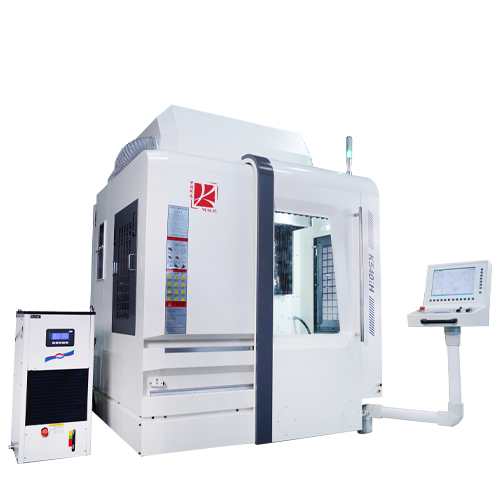

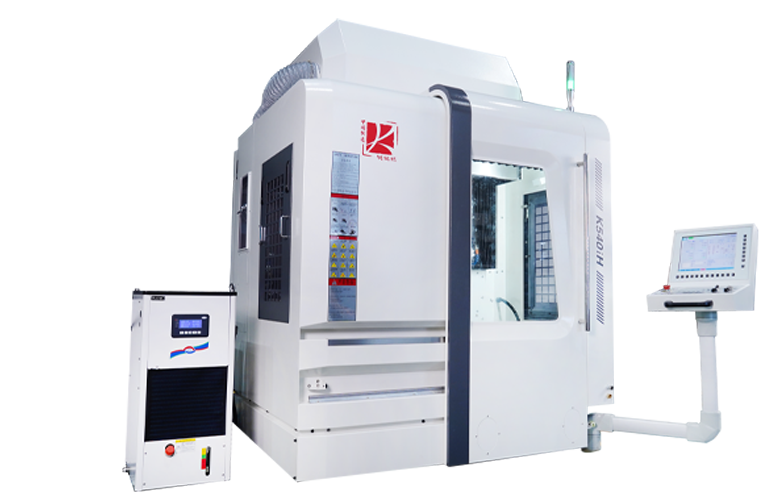

| 項目 | K-540iH | |
| 機床部分標準規格 | ||
| 加工范圍 | X軸行程 | 500mm |
| Y軸行程 | 400mm | |
| Z軸行程 | 200mm | |
| 工作臺面到主軸端面的距離 | 155 - 355mm | |
| 工作臺 | 工作臺大小（X軸方向，Y軸方向） | 500 x 400mm |
| 臺面最大承重 | 300kg（均一承重） | |
| 作業面形狀 | T槽 公稱10 x 間隔100mm x 4個 | |
| 主軸 | 型式 | 內藏式主軸 |
| 轉速 | 42000RPM | |
| 主軸端（公稱主軸號碼） | 1/10錐度HSK E40 | |
| 主軸電機 | 11KW | |
| 主軸最大夾持刀具直徑 | 16mm | |
| 進給速度 | 快進速度X/Y/Z | 60/60/60m/min（出機設定三軸為18m/min） |
| 切削進給速度X/Y/Z | 1-30,000mm/min | |
| 最大加速度X/Y/Z | 0.6g/0.7g/1.0g | |
| 換刀裝置 | 刀柄類型 | HSK E40 |
| 刀庫刀位數 | 20 tools | |
| 刀具最大直徑 | 55mm（滿刀） | |
| 鄰空刀 | 115mm | |
| 刀具最大長度 | 140mm | |
| 刀具選擇方式 | 隨機就近 | |
| 刀具最大重量 | 3kg/把 | |
| 換刀時間（刀具至刀具） | 1.55秒 | |
| 精度 | 定位精度 | ≤0.003mm |
| 重復定位精度 | ≤0.002mm | |
| 所需動力源 | 氣壓源 | 6Kgf/cm2 |
| 電壓源 | 3x380,10kVA | |
| 機床尺寸 | 機床尺寸 | 2556 x 2532 x 2642mm |
| 機床重量 | 5500kg | |
工件材質：S136ESR
加工刀具：R0.5
主軸轉速：20000RPM
精加工時間：25h
工件尺寸：50*50mm
工件材質：S136ESR
加工刀具：R1.5
主軸轉速：20000RPM
精加工時間：17h
工件尺寸：60*60*25mm
工件材質：S136ESR
加工刀具：CBN-R1
主軸轉速：30000RPM
精加工時間：10h12min
工件尺寸： 80*50*30mm
工件材質：2344ESR
加工刀具：CBN-R0.2
主軸轉速：40000RPM
精加工時間：17h5min
工件尺寸：50*50mm
工件材質：S136ESR
加工刀具：R0.5
主軸轉速：50000RPM
精加工時間：10h30min
工件尺寸：39*1.1mm
工件材質：S136ESR
加工刀具：PCD-R1
主軸轉速：50000RPM
精加工時間：7h10min
工件尺寸：57*55*28mm
